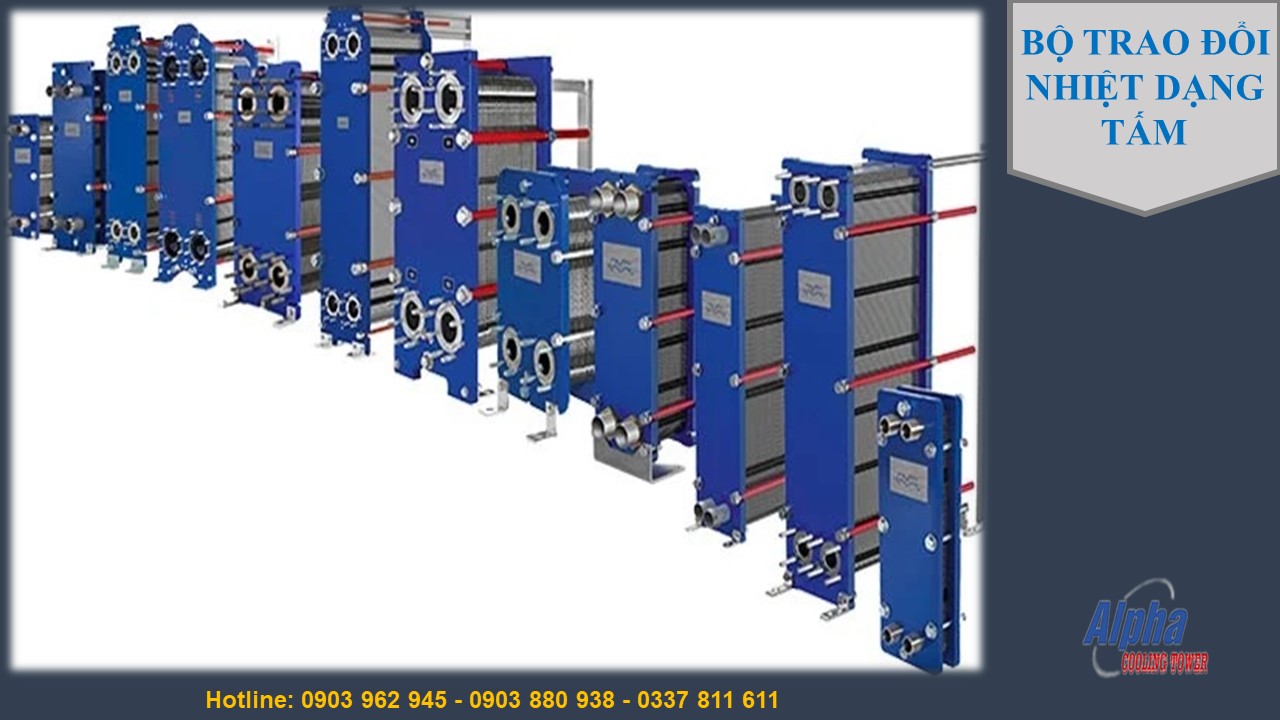

1.Bộ trao đổi nhiệt dạng tấm là gì?
Thông thường thiết bị này được sử dụng cho môi trường chất lỏng có áp suất thấp dưới 20bar. Thiết bị trao đổi nhiệt dạng tấm được ứng dụng rất phổ biến trong các ngành công nghiệp như:
- Ứng dụng trong Tàu thủy
- Ứng dụng trong nghành hóa chất
- Nghành chế biến Thép
- Công nghiệp điện
- Công nghiệp giấy.
- Công nghiệp dệt.
- Sản xuất Thực phẩm & Đồ uống
- HVAC
- V.v….

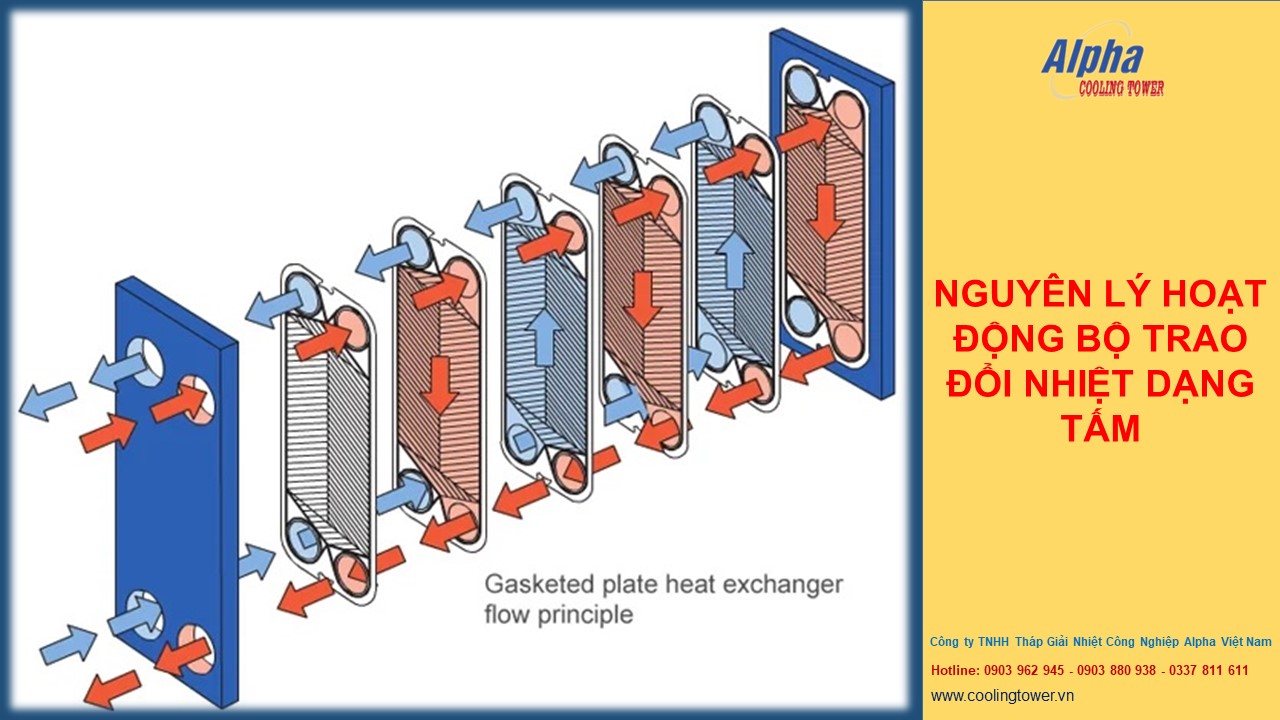

2.Bộ trao đổi nhiệt dạng tấm hoạt động như thế nào?
Luồng chất lỏng: Hai luồng chất lỏng cần truyền nhiệt đi qua các khe hở giữa các tấm. Một luồng thường được gọi là luồng nóng, chứa chất lỏng cần truyền nhiệt đi ra ngoài, trong khi luồng còn lại thường là luồng lạnh, chứa chất lỏng cần hấp thụ nhiệt.
Tiếp xúc nhiệt: Khi chất lỏng chạy qua các khe hở giữa các tấm, nhiệt độ của nó sẽ truyền qua bề mặt tiếp xúc với các tấm nhiệt. Do diện tích tiếp xúc lớn và khoảng cách ngắn giữa các tấm, quá trình truyền nhiệt diễn ra nhanh chóng và hiệu quả.
Truyền nhiệt và trao đổi nhiệt: Nhiệt độ của chất lỏng nóng giảm xuống trong khi nhiệt độ của chất lỏng lạnh tăng lên, điều này tạo ra quá trình truyền nhiệt và trao đổi nhiệt giữa hai luồng chất lỏng.
Tách chất lỏng: Sau khi truyền nhiệt, hai luồng chất lỏng được tách ra khỏi nhau và đi theo hướng riêng biệt. Luồng chất lỏng nóng tiếp tục đi tiếp vào hệ thống hoặc quá trình sản xuất, trong khi luồng chất lỏng lạnh có thể được tái sử dụng hoặc xử lý tiếp theo.

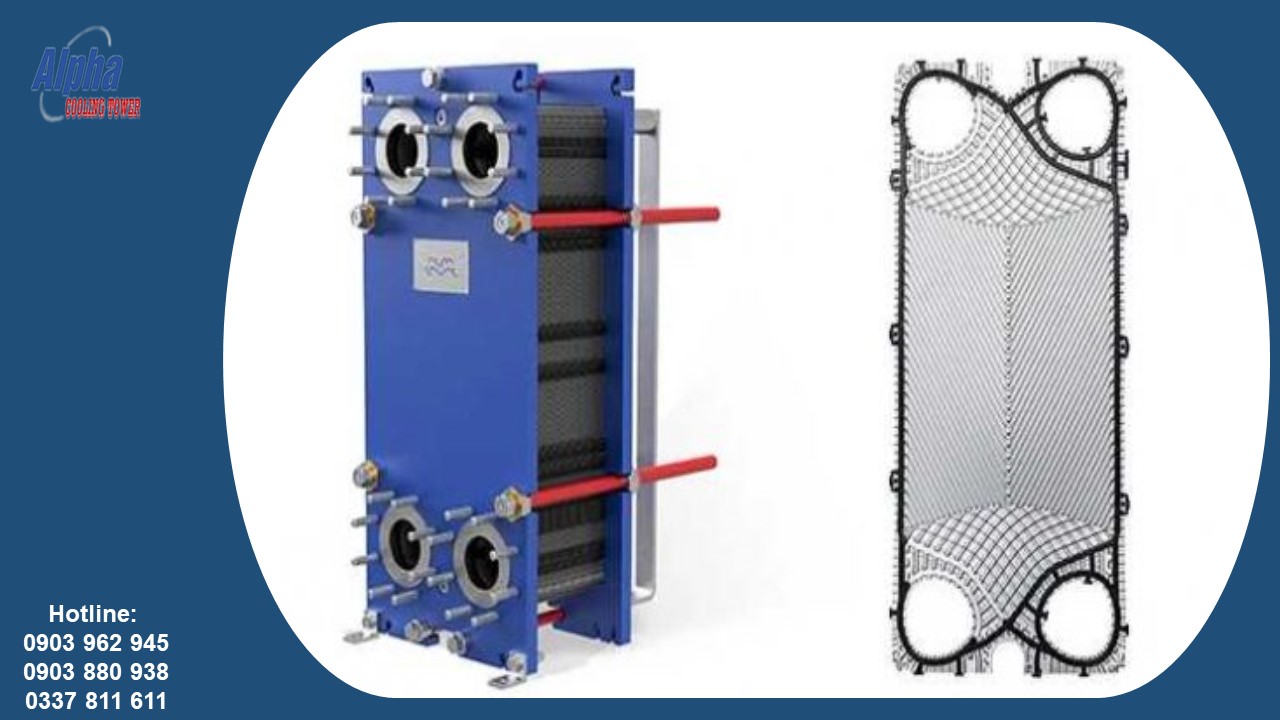

3.Gioăng bộ trao đổi nhiệt dạng tấm
Gioăng tấm trao đổi nhiệt có chức năng làm kín các khe hở giữa các tấm kim loại trong thiết bị trao đổi nhiệt. Ngăn chặn sự rò rỉ của hai chất lỏng khác nhau. Có thể là chất lỏng – chất lỏng, chất lỏng – khí, khí – khí. Do đó, gioăng tấm trao đổi nhiệt có vai trò quan trọng trong việc duy trì hiệu quả và an toàn của các tấm kim loại. Gioăng tấm được gắn vào các rãnh hoặc các lỗ trên các tấm kim loại. Để tạo thành một lớp kín khi các tấm kim loại được xếp chồng lên nhau.

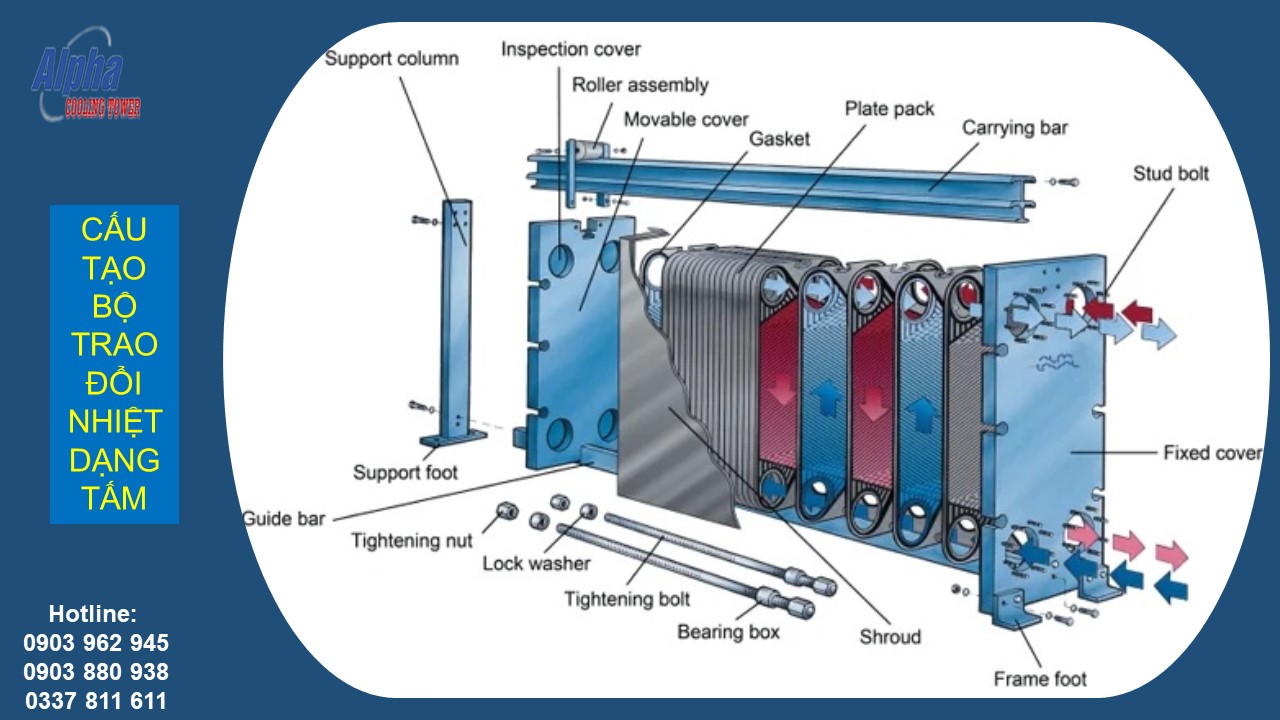

4.Phân loại bộ trao đổi nhiệt dạng tấm
Bộ trao đổi nhiệt dạng tấm hiện được phân chia thành nhiều chủng loại khác nhau dựa trên kết cấu và công nghệ hàn dính. Nổi bật nhất cần phải kể đến là:
- Bộ trao đổi nhiệt dạng tấm có sử dụng Gasket.
- Dạng hình xoắn ốc và dạng phẳng.
- Dạng tấm loại hàn kín và loại bán hàn.
5.Ưu điểm của bộ trao đổi nhiệt dạng tấm
- Nói về thiết kế, thiết bị loại này có cấu trúc mỏng nhẹ nên rất dễ tháo lắp và bảo trì trong quá trình sử dụng.
- Việc vệ sinh bộ trao đổi nhiệt cũng không làm bạn mất quá nhiều thời gian và công sức
- Với bề mặt tiếp xúc lớn, thiết bị trao đổi nhiệt dạng tấm giúp quá trình truyền dẫn nhiệt diễn ra tốt hơn so với sản phẩm dạng ống chùm.
- Đa dạng trong vật liệu: các tấm có thể được làm từ SS304, SS316, Titanium. Vòng đệm EPDM, NBR, Viton v.v….
