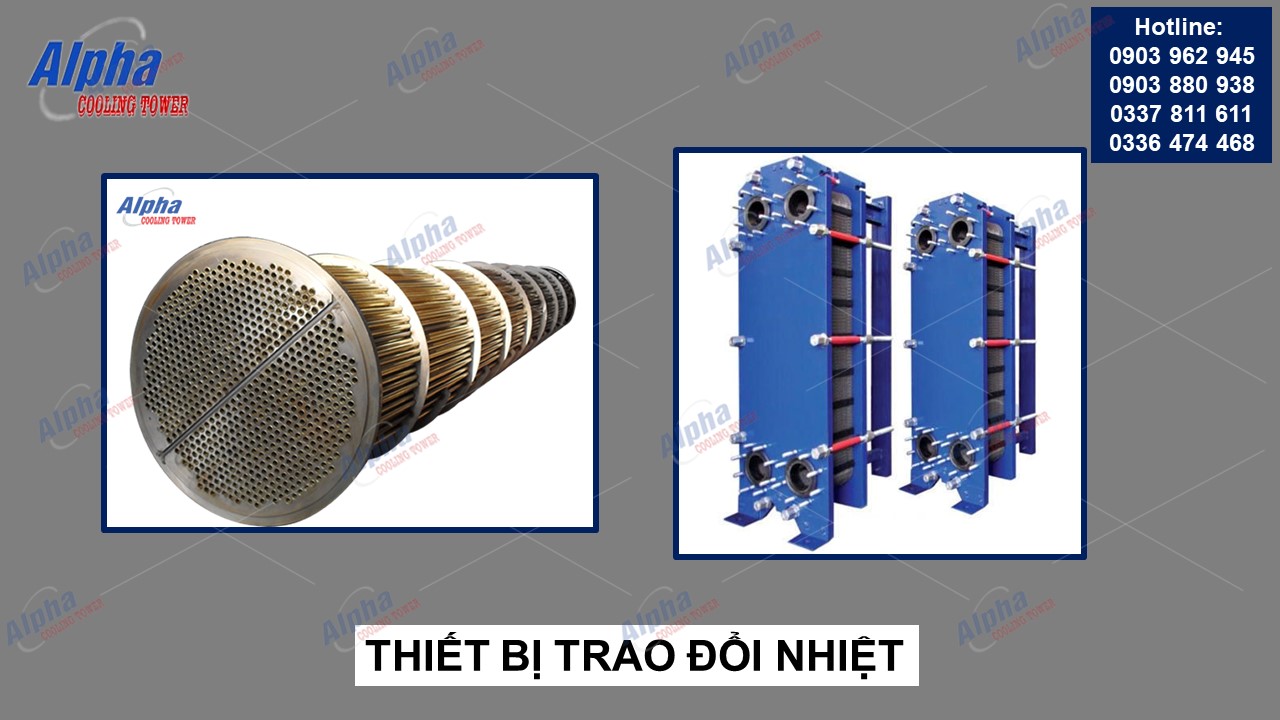

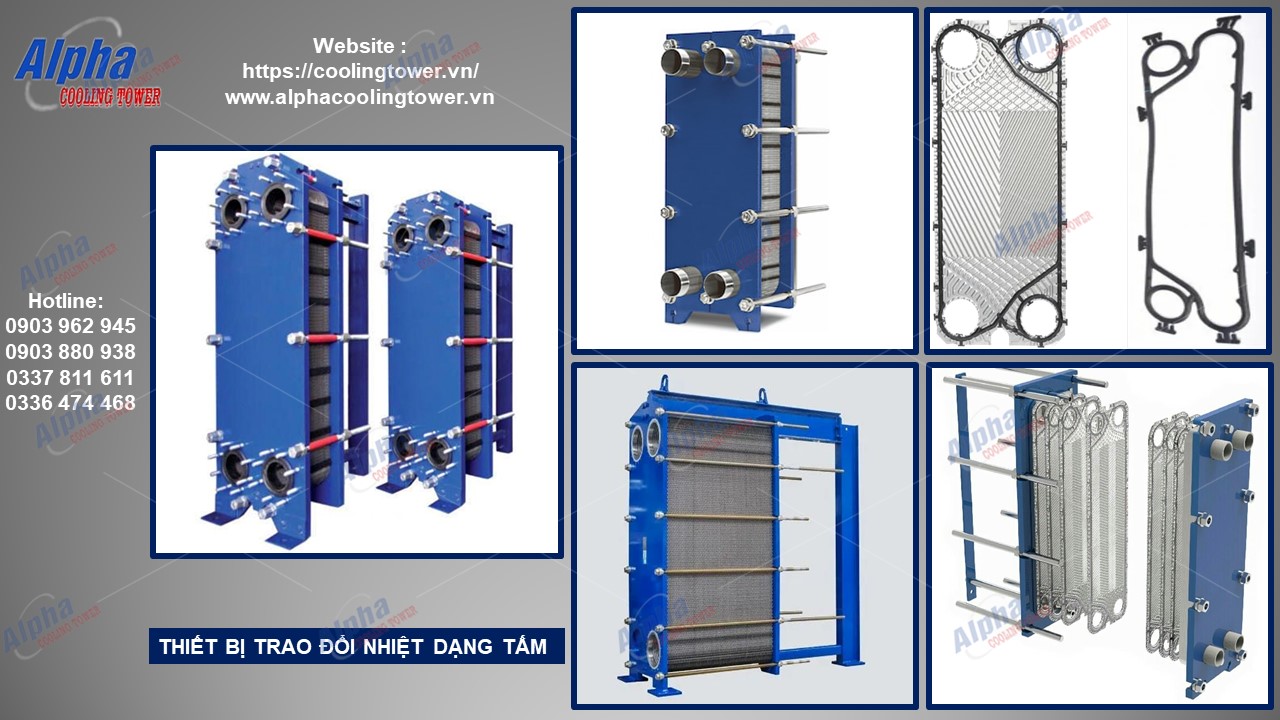

1. Thiết bị trao đổi nhiệt dạng tấm

1.1 Cấu tạo và nguyên lý hoạt động:

Cấu tạo: Thiết bị trao đổi nhiệt dạng tấm được cấu tạo từ nhiều tấm kim loại mỏng (thường làm từ thép không gỉ hoặc titan) được xếp chồng lên nhau. Các tấm này tạo thành các kênh nhỏ cho chất lỏng nóng và lạnh chảy qua. Chất lỏng nóng và lạnh không tiếp xúc trực tiếp mà chỉ trao đổi nhiệt qua bề mặt của các tấm.
Nguyên lý hoạt động: Chất lỏng nóng và lạnh chảy qua các kênh giữa các tấm kim loại, tối ưu hóa quá trình trao đổi nhiệt thông qua sự tiếp xúc diện rộng của chất lỏng với bề mặt kim loại. Mỗi tấm tạo ra một bề mặt trao đổi nhiệt riêng biệt.

1.2 Ưu điểm:

Hiệu suất trao đổi nhiệt cao: Do thiết kế tấm mỏng và có diện tích bề mặt lớn, thiết bị dạng tấm có khả năng trao đổi nhiệt hiệu quả cao. Các tấm có thể tiếp xúc với chất lỏng trên diện tích rộng, giúp tăng cường quá trình truyền nhiệt.
Kích thước nhỏ gọn: Thiết kế của thiết bị này giúp tiết kiệm không gian. Nó có thể lắp đặt trong các không gian hạn chế, tiết kiệm diện tích và dễ dàng lắp đặt.
Tiết kiệm năng lượng: Do hiệu quả truyền nhiệt cao, thiết bị dạng tấm giúp tiết kiệm năng lượng, giảm thiểu hao phí nhiệt và tăng hiệu suất hệ thống.
Dễ bảo trì: Các tấm trong thiết bị có thể tháo rời dễ dàng để vệ sinh, bảo trì hoặc thay thế khi cần thiết. Điều này giúp việc bảo trì trở nên thuận tiện và giảm thiểu thời gian ngừng hoạt động của hệ thống.
Linh hoạt trong công suất: Bạn có thể dễ dàng thay đổi số lượng tấm để điều chỉnh công suất và hiệu quả của thiết bị, giúp đáp ứng nhu cầu thay đổi của các ứng dụng công nghiệp.

1.3 Nhược điểm:

Giới hạn về nhiệt độ và áp suất: Thiết bị trao đổi nhiệt dạng tấm thường không thích hợp với các ứng dụng yêu cầu nhiệt độ hoặc áp suất quá cao. Thường chỉ hoạt động hiệu quả trong điều kiện nhiệt độ dưới 200°C và áp suất dưới 30 bar.
Chi phí đầu tư ban đầu cao: Do vật liệu chất lượng và thiết kế phức tạp, chi phí đầu tư ban đầu cho thiết bị dạng tấm có thể cao hơn so với các loại thiết bị khác. Tuy nhiên, chi phí này được bù đắp bằng hiệu suất cao và tiết kiệm năng lượng lâu dài.

1.4 Ứng dụng phổ biến:

Ngành thực phẩm và đồ uống: Thiết bị dạng tấm thường được sử dụng trong các nhà máy sản xuất sữa, bia, nước giải khát để thực hiện các quá trình thanh trùng, làm lạnh hoặc gia nhiệt.
Ngành dược phẩm: Sử dụng trong các quá trình chế biến dược phẩm, đặc biệt là khi yêu cầu kiểm soát nhiệt độ chính xác để duy trì chất lượng sản phẩm.
Ngành năng lượng tái tạo: Thiết bị dạng tấm được ứng dụng trong các hệ thống làm mát của các nhà máy năng lượng tái tạo, chẳng hạn như năng lượng mặt trời hoặc điện địa nhiệt.
Xử lý nước và môi trường: Các nhà máy xử lý nước thải hoặc tái chế nước cũng sử dụng thiết bị trao đổi nhiệt dạng tấm để tối ưu hóa quá trình làm mát hoặc gia nhiệt.
Công nghiệp hóa chất: Trong các quy trình sản xuất hóa chất yêu cầu làm mát hoặc gia nhiệt, thiết bị dạng tấm được sử dụng rộng rãi vì hiệu suất trao đổi nhiệt cao và dễ bảo trì.

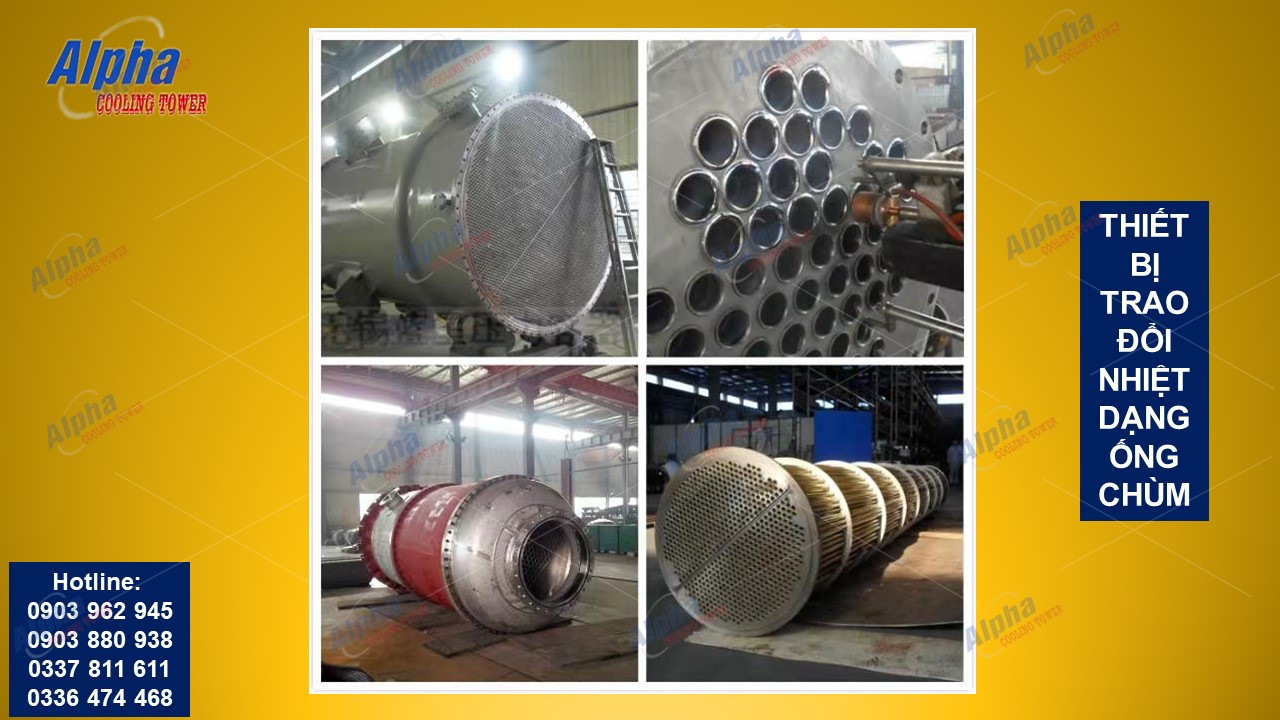

2. Thiết bị trao đổi nhiệt dạng ống chùm

2.1 Cấu tạo và nguyên lý hoạt động:

Cấu tạo: Thiết bị trao đổi nhiệt dạng ống chùm gồm một chùm các ống kim loại được lắp đặt trong một vỏ bọc lớn. Chất lỏng đi qua các ống, trao đổi nhiệt với chất lỏng khác chảy bên ngoài các ống này.
Nguyên lý hoạt động: Chất lỏng nóng chảy qua các ống trong khi chất lỏng lạnh chảy xung quanh các ống. Nhiệt từ chất lỏng nóng được truyền qua thành ống sang chất lỏng lạnh. Mặc dù diện tích bề mặt tiếp xúc ít hơn so với thiết bị dạng tấm, nhưng thiết bị này có thể truyền nhiệt hiệu quả trong các ứng dụng yêu cầu chịu nhiệt và áp suất cao.

2.2 Ưu điểm:

Khả năng chịu nhiệt và áp suất cao: Thiết bị trao đổi nhiệt dạng ống chùm có thể chịu nhiệt độ và áp suất rất cao, với nhiệt độ lên tới 450°C và áp suất lên đến 150 bar. Điều này khiến nó phù hợp với các ứng dụng công nghiệp yêu cầu điều kiện khắc nghiệt.
Độ bền cao: Các thiết bị dạng ống chùm được thiết kế rất chắc chắn, có khả năng chịu được môi trường làm việc khắc nghiệt như các nhà máy lọc dầu, nhà máy hóa chất, hoặc các nhà máy nhiệt điện.
Phù hợp với chất lỏng nhớt: Thiết bị dạng ống chùm có thể xử lý được các chất lỏng có độ nhớt cao hoặc các chất lỏng có khả năng bị tắc nghẽn trong các thiết bị khác. Điều này làm cho nó rất hữu ích trong các ngành công nghiệp dầu khí, nhựa hoặc thực phẩm đặc thù.
Bảo trì và vệ sinh dễ dàng: Dù có kích thước lớn, các ống trong thiết bị có thể được làm sạch dễ dàng bằng cách phun rửa, giúp bảo trì hệ thống đơn giản hơn.
  2.3 Nhược điểm:

Hiệu suất trao đổi nhiệt thấp hơn: Do diện tích bề mặt tiếp xúc nhỏ hơn so với thiết bị dạng tấm, hiệu suất trao đổi nhiệt của thiết bị dạng ống chùm thấp hơn. Điều này đồng nghĩa với việc cần diện tích lớn hơn hoặc nhiều thiết bị hơn để đạt được hiệu quả tương tự.
Kích thước lớn và chiếm diện tích: Thiết bị dạng ống chùm có kích thước lớn hơn và yêu cầu không gian lắp đặt rộng rãi hơn, điều này có thể gây khó khăn trong các môi trường có không gian hạn chế.
Chi phí vận hành cao: Mặc dù chi phí đầu tư ban đầu có thể thấp hơn, chi phí vận hành lại cao hơn do hiệu suất trao đổi nhiệt kém hơn và yêu cầu nhiều bảo trì hơn.

2.4 Ứng dụng phổ biến:

Ngành dầu khí: Thiết bị dạng ống chùm được sử dụng trong các nhà máy lọc dầu, chế biến khí, và dầu thô. Do khả năng chịu nhiệt và áp suất cao, thiết bị này rất phù hợp với các điều kiện khắc nghiệt trong ngành dầu khí.
Ngành hóa chất: Dùng trong các quy trình hóa học yêu cầu nhiệt độ và áp suất cao, như trong các phản ứng nhiệt độ cao hoặc trong việc xử lý chất lỏng có độ nhớt cao.
Ngành năng lượng: Thiết bị dạng ống chùm được sử dụng trong các nhà máy nhiệt điện, điện hạt nhân để trao đổi nhiệt giữa các chất lỏng nóng và lạnh.
Lọc và chế biến dầu: Trong các quy trình chế biến dầu hoặc lọc dầu, thiết bị trao đổi nhiệt dạng ống chùm giúp duy trì nhiệt độ ổn định trong suốt quá trình sản xuất.

3. Bảng so sánh thiết bị trao đổi nhiệt dạng tấm và dạng ống chùm

Tiêu chí	Thiết bị trao đổi nhiệt dạng tấm	Thiết bị trao đổi nhiệt dạng ống chùm
Hiệu suất trao đổi nhiệt	Cao, do diện tích bề mặt lớn và dòng chảy đồng đều	Thấp hơn, do diện tích bề mặt nhỏ hơn
Khả năng chịu nhiệt/áp suất	Thường không vượt quá 200°C và 30 bar	Có thể chịu nhiệt độ lên đến 450°C và áp suất lên đến 150 bar
Kích thước và không gian	Nhỏ gọn, tiết kiệm không gian	Cần không gian lớn, khó lắp đặt trong không gian hạn chế
Chi phí đầu tư ban đầu	Cao do vật liệu và thiết kế phức tạp	Thấp hơn, dễ lắp đặt hơn trong nhiều trường hợp
Chi phí vận hành	Tiết kiệm năng lượng, hiệu quả cao trong các ứng dụng có nhiệt độ và áp suất thấp	Chi phí vận hành cao hơn do hiệu suất thấp hơn
Bảo trì	Dễ dàng tháo rời và bảo trì, thích hợp cho việc vệ sinh thường xuyên	Bảo trì phức tạp hơn, tuy nhiên các ống có thể được vệ sinh bằng phương pháp phun rửa
Ứng dụng phổ biến	Thực phẩm, dược phẩm, năng lượng tái tạo, xử lý nước	Dầu khí, hóa chất, năng lượng nhiệt, dầu thô



4. Tổng kết

Thiết bị trao đổi nhiệt dạng tấm phù hợp với các ứng dụng có yêu cầu về hiệu suất trao đổi nhiệt cao, tiết kiệm không gian và dễ bảo trì, đặc biệt trong các ngành công nghiệp yêu cầu điều kiện nhiệt độ và áp suất thấp đến trung bình.
Thiết bị trao đổi nhiệt dạng ống chùm thích hợp cho các ngành công nghiệp yêu cầu khả năng chịu nhiệt và áp suất cao, cũng như những ứng dụng cần xử lý chất lỏng có độ nhớt cao hoặc môi trường khắc nghiệt như trong ngành dầu khí, hóa chất, hoặc các nhà máy nhiệt điện.
Tùy vào điều kiện cụ thể và yêu cầu công nghiệp, lựa chọn thiết bị trao đổi nhiệt phù hợp sẽ giúp tối ưu hóa hiệu quả và giảm thiểu chi phí vận hành.
