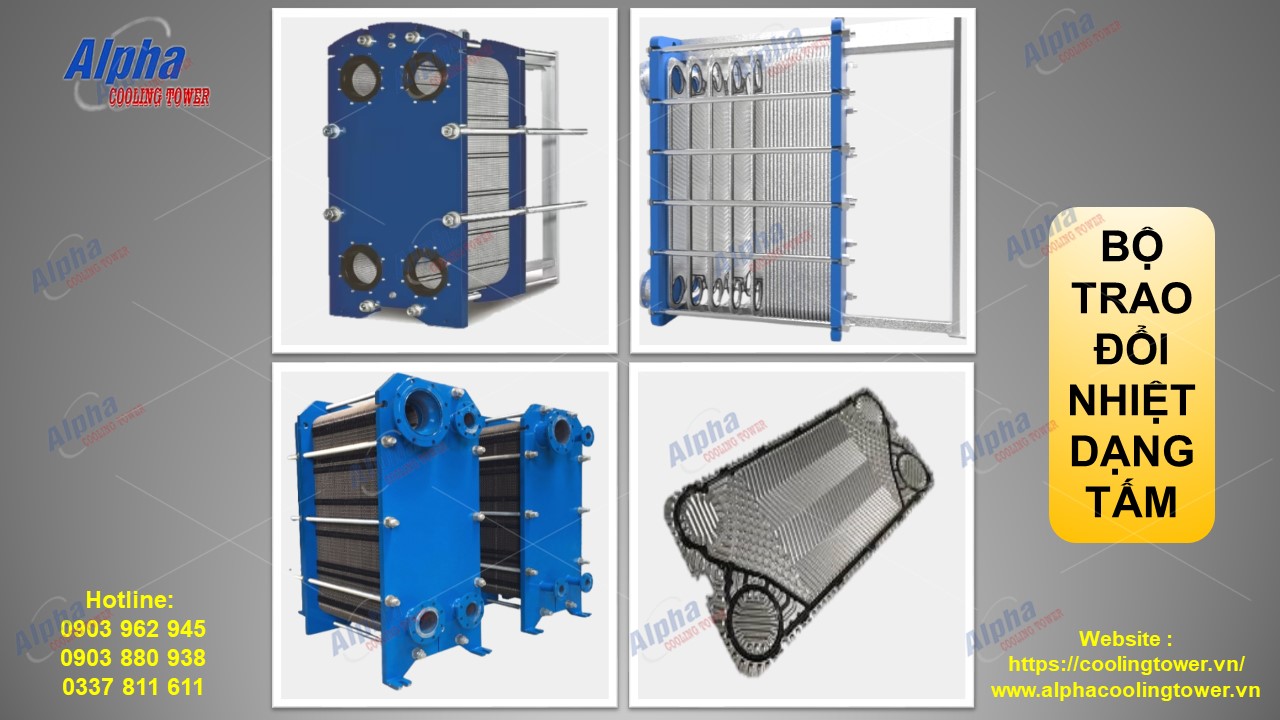

1. Bộ Trao Đổi Nhiệt Dạng Tấm Là Gì?
Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger) là thiết bị trao đổi nhiệt giữa hai dòng chất lỏng khác nhau mà không cho chúng tiếp xúc trực tiếp. Thay vào đó, các tấm kim loại với thiết kế đặc biệt sẽ tạo ra các kênh để dòng chất lỏng đi qua, giúp truyền nhiệt hiệu quả từ chất lỏng nóng sang chất lỏng lạnh.
Cách Thiết Kế Và Cấu Tạo
Thiết bị gồm các tấm kim loại mỏng được xếp chồng lên nhau, giữa các tấm là các gioăng làm kín để ngăn chặn rò rỉ. Thiết kế dạng tấm mang lại diện tích bề mặt lớn cho mỗi đơn vị thể tích, làm tăng hiệu suất truyền nhiệt. Các tấm kim loại thường được làm từ thép không gỉ, đồng hoặc nhôm để chống ăn mòn và chịu được nhiệt độ cao.
2. Cấu Tạo Chi Tiết Của Bộ Trao Đổi Nhiệt Dạng Tấm
Bộ trao đổi nhiệt dạng tấm gồm nhiều thành phần chính:
- Tấm Trao Đổi Nhiệt: Là bộ phận chính thực hiện quá trình truyền nhiệt. Các tấm này có dạng gợn sóng, làm tăng diện tích tiếp xúc và tạo ra dòng chảy hỗn loạn để cải thiện hiệu quả truyền nhiệt. Chất liệu phổ biến là thép không gỉ, đồng hoặc titan, tùy thuộc vào tính chất của chất lỏng sử dụng.
- Gioăng Làm Kín (Gasket): Được làm từ cao su hoặc vật liệu tổng hợp chịu nhiệt, gioăng giúp ngăn chặn rò rỉ và đảm bảo rằng hai dòng chất lỏng không bị trộn lẫn. Gioăng còn có thể dễ dàng tháo rời và thay thế khi cần bảo trì.
- Khung Đỡ: Giữ cố định các tấm và các bộ phận khác trong thiết bị, giúp duy trì hình dạng và đảm bảo hoạt động ổn định trong suốt quá trình vận hành. Khung có thể được làm từ thép, gang hoặc nhôm để đảm bảo độ bền cao.
- Ống Dẫn Chất Lỏng: Đảm bảo luồng chất lỏng ra vào thiết bị, thường được thiết kế sao cho chất lỏng có thể lưu thông dễ dàng mà không bị tắc nghẽn hay rò rỉ.
3. Nguyên Lý Hoạt Động Của Bộ Trao Đổi Nhiệt Dạng Tấm
Khi hai dòng chất lỏng chảy vào bộ trao đổi nhiệt từ hai đầu khác nhau, chúng đi qua các kênh được tạo ra bởi các tấm kim loại. Quá trình truyền nhiệt diễn ra như sau:
- Truyền Nhiệt Qua Tấm Kim Loại: Nhiệt từ dòng chất lỏng nóng truyền qua tấm kim loại sang dòng chất lỏng lạnh. Thiết kế dạng gợn sóng của tấm kim loại giúp tạo dòng chảy hỗn loạn, làm tăng hiệu quả truyền nhiệt.
- Quá Trình Làm Mát và Gia Nhiệt: Khi dòng chất lỏng nóng mất nhiệt, nó sẽ nguội dần. Ngược lại, dòng chất lỏng lạnh hấp thụ nhiệt và ấm lên. Quá trình này tiếp diễn cho đến khi cả hai dòng đạt đến mức nhiệt độ cân bằng.
- Hiệu Suất Truyền Nhiệt Tối Ưu: Các tấm kim loại giúp tăng diện tích tiếp xúc giữa hai dòng chất lỏng, giúp thiết bị đạt hiệu suất cao hơn so với các loại trao đổi nhiệt khác như ống chùm.
4. Ưu Điểm Vượt Trội Của Bộ Trao Đổi Nhiệt Dạng Tấm
Sử dụng bộ trao đổi nhiệt dạng tấm mang lại nhiều lợi ích như:
- Hiệu Suất Truyền Nhiệt Cao: Với diện tích tiếp xúc lớn, bộ trao đổi nhiệt dạng tấm có thể truyền nhiệt nhanh chóng và hiệu quả hơn, giúp tiết kiệm năng lượng.
- Tiết Kiệm Không Gian: Kích thước nhỏ gọn, dễ lắp đặt trong các không gian hạn chế, là lựa chọn lý tưởng cho các nhà máy hoặc khu công nghiệp có diện tích nhỏ.
- Dễ Bảo Trì và Thay Thế: Các tấm và gioăng có thể tháo rời, giúp việc vệ sinh và bảo trì đơn giản, tiết kiệm thời gian và chi phí.
- Độ Bền Cao và Khả Năng Chống Ăn Mòn: Các vật liệu như thép không gỉ hoặc titan giúp bộ trao đổi nhiệt chống ăn mòn tốt, kéo dài tuổi thọ thiết bị.
5. Ứng Dụng Của Bộ Trao Đổi Nhiệt Dạng Tấm
Nhờ vào các ưu điểm nổi bật, bộ trao đổi nhiệt dạng tấm được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Ngành Thực Phẩm và Đồ Uống: Sử dụng để làm mát, gia nhiệt, thanh trùng, tiệt trùng các sản phẩm như sữa, nước giải khát, và thực phẩm đóng hộp. Thiết bị giúp duy trì nhiệt độ ổn định trong quá trình chế biến, bảo toàn chất lượng sản phẩm.
- Ngành Dược Phẩm: Trong sản xuất dược phẩm, bộ trao đổi nhiệt dạng tấm giúp duy trì nhiệt độ ổn định và đảm bảo vệ sinh, ngăn ngừa vi khuẩn phát triển.
- HVAC (Sưởi, Thông Gió, Điều Hòa Không Khí): Được ứng dụng trong các hệ thống làm mát hoặc sưởi của các tòa nhà, trung tâm thương mại. Bộ trao đổi nhiệt dạng tấm giúp tối ưu hóa hệ thống HVAC, giảm chi phí năng lượng và tăng hiệu suất.
- Xử Lý Nước: Sử dụng trong hệ thống xử lý nước thải công nghiệp hoặc cung cấp nước sạch, giúp đảm bảo nhiệt độ thích hợp và tiêu diệt vi khuẩn có hại.
6. Các Lưu Ý Khi Lựa Chọn Bộ Trao Đổi Nhiệt Dạng Tấm
Để đảm bảo hiệu suất tối ưu, khi chọn bộ trao đổi nhiệt dạng tấm, cần chú ý:
- Đặc Điểm Kỹ Thuật Phù Hợp: Cân nhắc yêu cầu về nhiệt độ, áp suất và lưu lượng của chất lỏng để chọn thiết bị phù hợp.
- Chất Liệu Tấm Kim Loại: Lựa chọn vật liệu chịu nhiệt và chống ăn mòn tốt như thép không gỉ hoặc titan nếu ứng dụng trong môi trường hóa chất ăn mòn.
- Khả Năng Thay Thế và Bảo Trì: Đảm bảo các tấm và gioăng có thể dễ dàng tháo lắp để thuận tiện cho việc vệ sinh và thay thế khi cần thiết.
7. Tổng kết
Bộ trao đổi nhiệt dạng tấm là giải pháp tối ưu trong việc tiết kiệm năng lượng và nâng cao hiệu suất truyền nhiệt cho các ứng dụng công nghiệp. Với thiết kế linh hoạt, dễ bảo trì và khả năng ứng dụng đa dạng, bộ trao đổi nhiệt dạng tấm đang trở thành lựa chọn hàng đầu cho nhiều doanh nghiệp hiện nay.Hãy liên hệ ngay Công Ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam. Hotline: 0903 962 945 - 0903 880 938 - 0337 811 611 để được tư vấn chi tiết .
