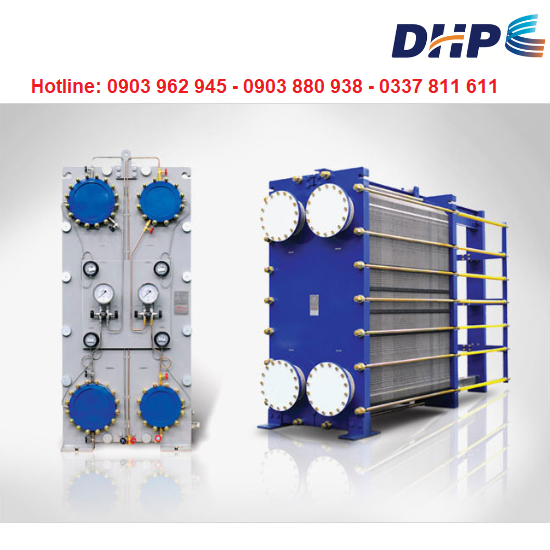

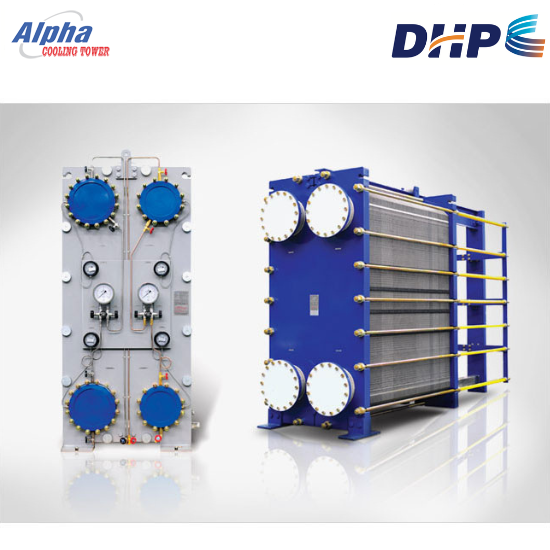

Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger - PHE) là một thiết bị trao đổi nhiệt được thiết kế để truyền nhiệt hiệu quả giữa hai hoặc nhiều chất lỏng mà không để chúng tiếp xúc trực tiếp với nhau. Loại thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp như chế biến thực phẩm, HVAC, năng lượng, hóa chất và các ứng dụng công nghiệp khác.
1. Cấu tạo cơ bản của bộ trao đổi nhiệt dạng tấm:

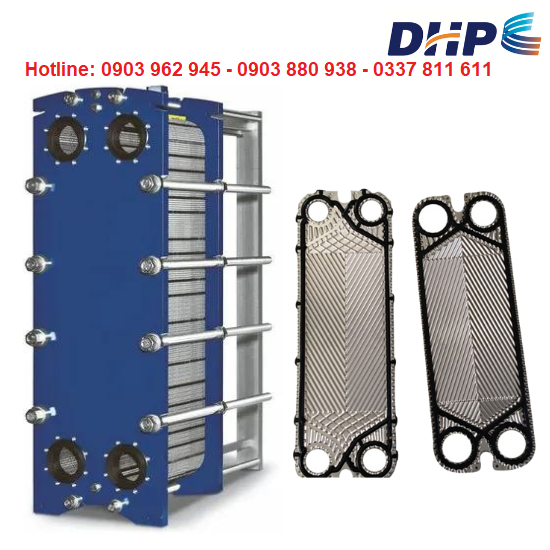

• Các tấm trao đổi nhiệt (plates): Các tấm kim loại mỏng (thường là thép không gỉ, nhôm hoặc hợp kim đặc biệt như titan) được tạo hình với các hoa văn hoặc rãnh giúp tăng cường bề mặt tiếp xúc và tạo dòng chảy hỗn loạn, giúp tối ưu hóa quá trình trao đổi nhiệt.
• Khung (frame): Các tấm trao đổi nhiệt được giữ cố định bởi một khung chắc chắn. Khung này có thể tháo rời để dễ dàng vệ sinh, bảo trì và thay đổi số lượng tấm khi cần thiết.
• Gioăng (gasket): Gioăng được gắn xung quanh các tấm để ngăn cản sự rò rỉ của chất lỏng và phân chia các dòng chảy, đảm bảo rằng hai chất lỏng không trộn lẫn.
• Cổng vào và ra: Các lỗ cổng được bố trí tại đầu vào và đầu ra của bộ trao đổi nhiệt, cho phép chất lỏng nóng và lạnh lưu thông qua các kênh giữa các tấm.

2. Nguyên lý hoạt động:

• Dòng chảy ngược chiều: Trong bộ trao đổi nhiệt dạng tấm, dòng chảy của chất lỏng nóng và lạnh thường đi ngược chiều nhau để tối ưu hóa sự truyền nhiệt. Điều này có nghĩa là dòng chất lỏng nóng đi từ đầu này sang đầu kia, còn dòng chất lỏng lạnh đi theo hướng ngược lại.
• Trao đổi nhiệt: Nhiệt lượng được truyền qua các tấm kim loại từ chất lỏng nóng sang chất lỏng lạnh. Sự tiếp xúc lớn giữa hai dòng chất lỏng và bề mặt tấm giúp quá trình trao đổi nhiệt diễn ra nhanh chóng và hiệu quả.
• Phân cách chất lỏng: Các chất lỏng luôn bị phân cách bởi tấm kim loại và gioăng, do đó không có sự pha trộn giữa chúng.

3. Ưu điểm của bộ trao đổi nhiệt dạng tấm:

• Hiệu suất trao đổi nhiệt cao: Do có diện tích bề mặt tiếp xúc lớn và sự xáo trộn của dòng chất lỏng, thiết bị này cho phép quá trình trao đổi nhiệt diễn ra rất hiệu quả.
• Thiết kế nhỏ gọn: Bộ trao đổi nhiệt dạng tấm có thiết kế gọn nhẹ và tiết kiệm không gian so với các loại trao đổi nhiệt truyền thống như dạng ống.
• Linh hoạt: Dễ dàng điều chỉnh bằng cách thêm hoặc bớt các tấm kim loại để thay đổi hiệu suất hoạt động của thiết bị.
• Dễ dàng bảo dưỡng và vệ sinh: Các tấm có thể tháo rời dễ dàng để làm sạch hoặc thay thế khi cần.
• Tiết kiệm năng lượng: Bộ trao đổi nhiệt dạng tấm giúp giảm thiểu sự tiêu tốn năng lượng nhờ vào hiệu suất cao trong quá trình truyền nhiệt.

4. Ứng dụng của bộ trao đổi nhiệt dạng tấm:

• Công nghiệp chế biến thực phẩm: Dùng để làm nóng hoặc làm lạnh các sản phẩm lỏng như sữa, nước giải khát, bia và nước sốt.
• Hệ thống HVAC: Sử dụng để trao đổi nhiệt giữa nước nóng và nước lạnh trong các hệ thống sưởi và làm mát.
• Ngành hóa chất: Dùng trong quá trình làm mát các chất hóa học hoặc làm nóng trong quá trình phản ứng.
• Ngành năng lượng: Sử dụng trong các nhà máy điện, nhà máy lọc dầu và các hệ thống năng lượng tái tạo.

5. Các loại bộ trao đổi nhiệt dạng tấm:

• Bộ trao đổi nhiệt tấm ghép: Dễ dàng tháo rời, thường dùng trong các ứng dụng đòi hỏi sự linh hoạt và dễ bảo trì.
• Bộ trao đổi nhiệt tấm hàn: Các tấm được hàn kín với nhau, thích hợp cho các ứng dụng có áp suất và nhiệt độ cao hơn.

Bộ trao đổi nhiệt dạng tấm là một lựa chọn lý tưởng cho nhiều ngành công nghiệp yêu cầu quá trình trao đổi nhiệt hiệu quả và tiết kiệm không gian, đồng thời dễ bảo dưỡng và linh hoạt trong quá trình vận hành.
